Care sunt cele mai importante utilizări industriale și de cercetare ale bis(fluorosulfonil)imidei 1-etil-3-metilimidazolium?

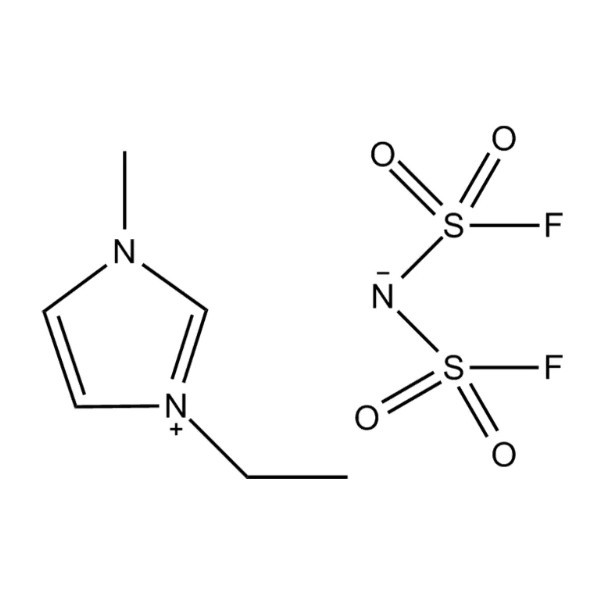

Bis(fluorosulfonil)imidă de 1-etil-3-metilimidazoliu — abreviat în mod obișnuit ca [EMIM][FSI] — este un lichid ionic care a atras o atenție științifică și industrială intensă în ultimele două decenii. Lichidele ionice sunt săruri care există sub formă lichidă la sau aproape de temperatura camerei, iar [EMIM][FSI] se remarcă în această familie largă datorită unei combinații excepționale de proprietăți: vâscozitate foarte scăzută, fereastră mare de stabilitate electrochimică, conductivitate ionică ridicată, presiune de vapori neglijabilă și stabilitate termică bună. Aceste caracteristici îl fac unul dintre cele mai versatile și mai utile lichide ionice disponibile, cu aplicații active care includ stocarea energiei, sinteza electrochimică, știința lubrifierii și cercetarea avansată a materialelor.

Proprietăți fizice și chimice de bază care permit utilizarea acestuia

Înțelegerea de ce [EMIM][FSI] este aplicată atât de larg necesită o imagine clară a ceea ce îl face distinctiv din punct de vedere fizic și chimic. Anionul bis(fluorosulfonil)imidă - scris și FSI⁻ - este un anion slab coordonat, foarte delocalizat, care interacționează doar slab cu cationul imidazolium. Această pereche slabă de ioni este cauza principală a vâscozității remarcabil de scăzute a compusului în comparație cu multe alte lichide ionice. La 25°C, [EMIM][FSI] are o vâscozitate dinamică de aproximativ 18–22 mPa·s , care este suficient de scăzut pentru a permite o mobilitate rezonabilă a ionilor fără a necesita temperaturi ridicate.

Conductivitatea sa ionică la temperatura camerei se încadrează în intervalul de 14–18 mS/cm , printre cele mai mari înregistrate pentru orice lichid ionic pur. Aceasta este o consecință directă a vâscozității scăzute și a densității mari de încărcare a anionului FSI⁻. Fereastra electrochimică - intervalul de tensiune în care compusul nici nu oxidează, nici nu se reduce - se întinde pe aproximativ 4,5 până la 5,5 V, în funcție de materialul electrodului și de condițiile de măsurare. Această fereastră largă este ceea ce face [EMIM][FSI] atât de atractiv ca mediu electrolit pentru aplicații electrochimice de înaltă tensiune. Punctul său de topire este cu mult sub 0 °C (valorile raportate variază de la -18 °C la -22 °C), ceea ce înseamnă că rămâne lichid în majoritatea intervalelor de temperatură de funcționare relevante pentru dispozitivele din lumea reală.

Electrolit în baterii litiu-ion și de ultimă generație

Cea mai semnificativă aplicație comercială a [EMIM][FSI] este ca componentă electrolit în sistemele de baterii reîncărcabile. Bateriile convenționale cu litiu-ion folosesc electroliți cu carbonat organic - carbonat de etilenă, carbonat de dimetil și compuși înrudiți - care sunt inflamabili și predispuși la descompunere la temperaturi ridicate sau după abuz de celule. Lichidele ionice oferă o alternativă neinflamabilă, stabilă termic, iar [EMIM][FSI] este printre cei mai potriviți candidați, deoarece vâscozitatea sa scăzută permite ionilor de litiu să migreze prin electrolit la viteze suficient de rapide pentru cicluri practice de încărcare și descărcare.

În cercetarea bateriilor cu litiu, [EMIM][FSI] este utilizat în mod obișnuit ca solvent gazdă în care o sare de litiu - cel mai frecvent bis(fluorosulfonil)imidă (LiFSI) - este dizolvată la concentrații cuprinse între 0,5 M și 3,2 M. La concentrații mari de sare de litiu, electrolitul formează un "concentrat local", care ar fi compatibil cu un lichid ionic îmbunătățit cu un electrozi ionic. exfoliat de cationul imidazolium. Studiile au demonstrat ciclul stabil al celulelor complete de grafit/LiFePO₄ și grafit/NMC folosind electroliți pe bază de [EMIM][FSI] la temperaturi de la -20°C la 60°C, depășind electroliții carbonatați la ambele extreme ale acestui interval.

Aplicații ale bateriilor cu ioni de sodiu și ioni de potasiu

Dincolo de litiu, [EMIM][FSI] este investigat în mod activ ca mediu electrolit pentru bateriile cu ioni de sodiu și cu ioni de potasiu - două chimie post-litiu fiind dezvoltate ca alternative mai ieftine pentru stocarea staționară a energiei. Sărurile de sodiu și potasiu ale anionului FSI⁻ se dizolvă ușor în [EMIM][FSI], iar electroliții rezultați susțin placarea reversibilă și striparea acestor metale în condiții care sunt dificil de realizat în solvenți standard pe bază de carbonat sau eter. Natura neinflamabilă a electrolitului lichid ionic este deosebit de atractivă pentru depozitarea staționară de format mare, unde siguranța la incendiu este o constrângere principală de proiectare.

Supercondensator și electroliți condensatori electrochimici

Condensatoarele electrochimice cu două straturi (EDLC), numiți în mod obișnuit supercondensatori sau ultracondensatori, stochează energie prin adsorbția ionilor la suprafața electrozilor de carbon cu suprafață mare. Densitatea maximă de energie care poate fi atinsă într-un EDLC se scalează cu pătratul tensiunii de funcționare, ceea ce înseamnă extinderea ferestrei de tensiune înmulțește direct energia stocată pe unitatea de masă. Electroliții apos limitează funcționarea EDLC la aproximativ 1 V, în timp ce electroliții organici o extind la aproximativ 2,7 V. [EMIM][FSI], cu fereastra sa electrochimică care depășește 4 V în celulele cu electrozi de carbon, permite dispozitivelor EDLC să funcționeze la 3,5 V sau mai mare , aproape dublând densitatea energetică realizabilă în comparație cu electroliții organici pe bază de acetonitril.

Vâscozitatea scăzută a [EMIM][FSI] este critică în acest context, deoarece permite ionilor să pătrundă eficient în porii îngusti ai materialelor electrozilor de carbon activ și carburi derivate din carburi, chiar și la temperaturi sub-ambientale. Grupurile de cercetare au demonstrat celule EDLC bazate pe [EMIM][FSI] cu valori specifice de energie care depășesc 40 Wh/kg la nivelul dispozitivului - un etalon care se apropie de gama de performanță inferioară a bateriilor cu plumb-acid, menținând în același timp densitatea puterii și avantajele ciclului de viață caracteristice stocării de tip condensator.

Electrodepunerea metalelor și semiconductoarelor

Electrodepunerea — procesul de reducere a ionilor metalici din soluție pe suprafața unui electrod pentru a forma o peliculă subțire sau o acoperire — este sever constrânsă în electroliții apoși, deoarece apa se electrolizează sub 1,23 V. Multe metale de interes industrial, inclusiv aluminiu, titan, siliciu, germaniu și metale refractare, cum ar fi tantalul și niobiul, nu pot fi refractate la toate potențialul de refractare a apei. limita de degajare a hidrogenului. [EMIM][FSI] dizolvă sărurile precursoare adecvate pentru mai multe dintre aceste elemente și oferă fereastra electrochimică necesară pentru a le reduce fără reacții concurente de descompunere a electroliților.

Electrodepunerea de aluminiu din electroliți pe bază de [EMIM][FSI] care conțin clorură de aluminiu (AlCl₃) a fost demonstrată la temperatura camerei cu o eficiență bună a curentului și morfologie controlabilă a filmului. Acoperirile de aluminiu depuse sunt promițătoare pentru aplicațiile de protecție împotriva coroziunii în care cromatizarea apoasă convențională sau placarea cu nichel este eliminată treptat din motive de mediu. Filmele subțiri de siliciu și germaniu depuse din electroliți pe bază de [EMIM][FSI] au fost explorate ca materiale anodice pentru aplicații de baterii, unde calea de electrodepunere oferă o alternativă la metodele de depunere în vid la temperatură înaltă.

Sinteza semiconductoarelor și nanostructurii

Mediul unic de solvație al [EMIM][FSI] permite, de asemenea, sinteza nanostructurilor semiconductoare - puncte cuantice, nanofire și filme subțiri - cu morfologie și compoziție controlate. Lichidul ionic acționează simultan ca solvent, agent de direcție a structurii și mediu electrochimic, ghidând nuclearea și creșterea materialelor depuse prin structura sa interfațală organizată la suprafețele electrozilor. Semiconductori compuși, cum ar fi CdTe și Cu₂ZnSnS₄ (CZTS), relevanți pentru fabricarea celulelor solare, au fost depuși din electroliți pe bază de [EMIM][FSI] cu controlul compoziției care nu este ușor de realizat în sistemele apoase.

Utilizare ca solvent și mediu de reacție în sinteza chimică

Lichidele ionice au fost promovate ca alternative „verzi” la solvenții organici volatili în sinteza chimică, deoarece presiunea lor neglijabilă de vapori elimină emisia de solvenți în timpul reacțiilor. [EMIM][FSI] participă la acest spațiu de aplicare, în special pentru reacțiile care beneficiază de proprietățile sale specifice de solvatare sau în care stabilitatea sa electrochimică îi permite să fie utilizat ca solvent combinat și electrolit pentru electrosinteză.

Electrosinteza organică - folosind electricitate mai degrabă decât oxidanți sau reductanți chimici pentru a conduce transformările organice - este un domeniu de interes industrial crescând pentru producerea de intermediari farmaceutici și substanțe chimice fine. [EMIM][FSI] funcționează atât ca solvent, cât și ca electrolit de susținere în astfel de reacții, eliminând nevoia de a dizolva o sare separată într-un solvent organic și simplificând izolarea produsului în aval. Vâscozitatea sa scăzută în comparație cu alte lichide ionice îmbunătățește transportul de masă în interiorul reactorului electrochimic, crescând eficiența curentului și reducând timpii de reacție.

În reducerea electrochimică a CO₂ — o reacție de interes semnificativ pentru transformarea dioxidului de carbon captat în combustibili sau substanțe chimice utile — [EMIM][FSI] a fost identificat ca un mediu extrem de eficient. Cationul imidazolium participă activ la stabilizarea intermediarului anion radical CO2, scăzând suprapotenţialul necesar pentru reducerea CO2 şi îmbunătăţind selectivitatea faţă de monoxid de carbon sau produşi formaţi în comparaţie cu electroliţii apoşi.

Lubrifiere și aplicații tribologice

Stabilitatea termică, nevolatilitatea și afinitatea de suprafață reglabilă a [EMIM][FSI] îl fac un aditiv de lubrifiant viabil și un lubrifiant curat pentru aplicații tribologice solicitante. Spre deosebire de lubrifianții pe bază de petrol, nu se evaporă în condiții de vid, ceea ce îl face potrivit pentru utilizarea în mecanisme spațiale, camere de vid și rulmenți pentru instrumente de precizie, unde degajarea trebuie redusă la minimum. Studiile [EMIM][FSI] ca lubrifiant pe contactele de alunecare oțel pe oțel au arătat reduceri semnificative ale coeficientului de frecare și ale volumului de uzură în comparație cu suprafețele nelubrifiate și cu lubrifianții cu ulei mineral de referință.

Anionul FSI⁻ contribuie la performanța tribologică prin formarea unui tribofilm protector pe suprafețele metalice în condiții de forfecare. Conținutul de fluor al anionului joacă un rol analog cu cel al particulelor de PTFE (politetrafluoretilenă) din formulările de lubrifianți convenționale, oferind o chimie de suprafață cu energie scăzută care reduce uzura adezivului. Pentru aliajele de aluminiu și metalele moi care sunt greu de protejat cu aditivi chimici sulf-fosfor (care pot coroda suprafețele neferoase), [EMIM][FSI] oferă o alternativă compatibilă chimic.

Rezumatul domeniilor cheie de aplicare

Tabelul de mai jos consolidează utilizările primare ale [EMIM][FSI] alături de proprietatea specifică care îl face potrivit pentru fiecare domeniu de aplicație.

Manipulare, siguranță și considerații practice

Deși [EMIM][FSI] este mult mai puțin periculos decât solvenții organici volatili pe care îi înlocuiește adesea, nu este lipsit de cerințe de manipulare. Compusul este higroscopic - absoarbe apa din aerul ambiant - iar apa dizolvata afecteaza fereastra electrochimica, vascozitatea si conductivitatea. Pentru aplicațiile electrochimice care necesită performanță la limitele ferestrei de stabilitate, [EMIM][FSI] ar trebui să fie uscat sub vid la 60–80°C cu agitare până când conținutul de apă este mai mic. 20 ppm măsurată prin titrarea Karl Fischer.

• Depozitați în recipiente sigilate în atmosferă inertă (argon sau azot) pentru a minimiza absorbția de umiditate și pentru a preveni orice reacție cu CO₂ atmosferic care poate modifica compoziția lichidului ionic pe perioade îndelungate.
• Evitați contactul prelungit cu pielea - în timp ce [EMIM][FSI] are toxicitate acută scăzută, lichidele ionice ca clasă arată activitate biologică la nivel celular, iar datele privind expunerea cumulativă sunt încă colectate de cercetătorii în domeniul sănătății ocupaționale.
• Manipulați cu atenție articolele din sticlă și echipamentele utilizate cu [EMIM][FSI] - tensiunea superficială scăzută înseamnă că umezește suprafețele în mod agresiv și poate fi dificil de îndepărtat complet de pe suprafețele poroase sau rugoase fără o spălare minuțioasă cu solvent.
• Eliminarea trebuie să respecte reglementările locale pentru substanțele chimice care conțin fluor - anionul FSI⁻ conține grupări fluorosulfonil care produc produse secundare care conțin fluor la incinerare și nu trebuie aruncat în fluxurile de deșeuri apoase standard fără un tratament adecvat.

Pe măsură ce cercetarea în lichide ionice continuă să se maturizeze și căile de extindere pentru producția [EMIM][FSI] devin mai eficiente din punct de vedere al costurilor, decalajul dintre performanța laboratorului și implementarea comercială se reduce în mod constant. Combinația sa dintre lățimea electrochimică, vâscozitatea scăzută și robustețea termică îl poziționează drept unul dintre cele mai justificate lichide ionice din punct de vedere tehnic pentru tranziția de la cercetarea academică la practica industrială în mai multe sectoare.
